汽车起重机液压系统全知道
时间:2018-10-18 来源：天瑞液压 点击: 495次

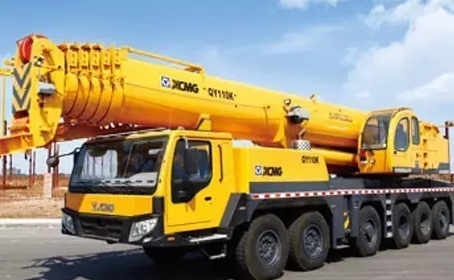

汽车起重机的功能特点
汽车起重机是用相配套的载重汽车为基本部分，在其上添加相应的起重功能部件，组成完整汽车起重机，并且利用汽车自备的动力作为起重机的液压系统动力；起重机工作时，汽车的轮胎不受力，依靠四条液压支撑腿将整个汽车抬起来，并将起重机的各个部分展开，进行起重作业；当需要转移起重作业现场时，需要将起重机的各个部分收回到汽车上，使汽车恢复到车辆运输功能状态进行转移。
一般的汽车起重机在功能上有以下要求：1、整机能方便的随汽车转移，满足其野外作业机动、灵活、不需要配备电源的要求；2、当进行起重作业时支腿机构能将整车抬起，使汽车所有轮胎离地，免受起重载荷的直接作用，且液压支腿的支撑状态能长时间保持位置不变，防止起吊重物时出现软腿现象；3、在一定范围内能任意调整、平衡、锁定起重臂长度和俯角，以满足不同起重作业要求；4、使起重臂在360度以内能任意转动与锁定；5、使起吊重物在一定速度范围内任意升降，并能在任意位置上负重停止，负重启动时，不出现溜车现象。 汽车起重机液压系统的组成 液压系统主要由：动力元件（油泵）、执行元件（油缸或液压马达）、控制元件（各种阀）、辅助元件和工作介质等五部分组成。1、动力元件（油泵） 它的作用是把液体利用原动机的机械能转换成液压力能；是液压传动中的动力部分。
2、执行元件（油缸、液压马达） 它是将液体的液压能转换成机械能。其中，油缸做直线运动，马达做旋转运动。
3、控制元件 包括压力阀、流量阀和方向阀等。它们的作用是根据需要无级调节液动机的速度，并对液压系统中工作液体的压力、流量和流向进行调节控制。
4、辅助元件 除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件[各种管接头(扩口式、焊接式、卡套式）、高压球阀、快换接头、软管总成、测压接头、管夹等]及油箱等，它们同样十分重要。
5、工作介质 工作介质是指各类液压传动中的液压油或乳化液，它经过油泵和液动机实现能量转换。 汽车起重机基本液压回路 1、支腿收放回路由于汽车轮胎的支承能力有限，在起重作业时必须放下支腿，使汽车轮胎架空，而汽车行驶时必须收起支腿。吊车前后各有两条支腿，每条支腿均由手动换向阀控制，支腿上配有水平液压缸和垂直液压缸。垂直液压缸上配有双向液压锁，以保证支腿被可靠地锁住，防止在起重作业过程中发生“软腿”现象或行车过程中液压支腿自行下落。2、回转机构回路回转机构中采用液压马达作为执行元件。液压马达通过减速机来驱动转盘，转盘转速较低，一般1～3r/min。通过一个三位四通手动换向阀来获得左转、停转、右转三种不同工况。3、起升机构回路起升机构是起重机的主要执行机构，是由一个或两个大转矩液压马达带动的卷扬机。马达的正转、反转由一个手动三位四通换向阀控制。马达的转速，即起吊速度可通过改变发动机的转速来调节。在马达下降的回油路上设有平衡阀，用以防止重物自由下落。由于设置了平衡阀，使液压马达只有在进油路上有压力的情况下才能旋转，这样重物下降时就不会产生“点头”现象。但液压马达的泄漏比液压缸大得多，当负载吊在空中时，尽管油路中设有平衡阀，仍有可能产生“溜车”现象。为此，在起升机构上设有带制动缸的制动系统，以便在液压马达停转时，用制动器锁住起升液压马达。同时在制动缸进油路上设有单向节流阀，其作用是使制动器上闸快，松闸慢。前者是为了使马达迅速制动，重物迅速停止下降；而后者则是当负载在半空中再次起升过程时，避免重物自重将液压马达拖动反转而产生瞬间滑降现象。4、吊臂伸缩回路吊臂由基本臂和伸缩臂组成，伸缩臂套在基本臂之中。吊臂的伸缩是由伸缩液压缸和钢丝绳控制。为防止吊臂在重物作用下下落，伸缩回路中装有平衡阀。5、吊臂变幅回路所谓变幅就是用液压缸改变起重臂的角度。变幅作业也要求防止在重物作用下下落，因此吊臂变幅回路上也装有平衡阀。而汽车起重机液压系统出现的故障也主要表现在这五个回路上，其最常见的故障是系统压力不足和液压缸自行回缩。 起重机主臂伸缩标准
1、起升机构操作标准
1.1 主起升操作手柄（右手柄）：将操纵手柄向前推吊钩下落；向后拉吊钩上升；起落速度由操作手柄和油门来调节。1.2 副起升操作手柄（左手柄）：将操纵手柄向前推吊钩下落；向后拉吊钩上升；起落速度由操作手柄和油门来调节。1.3 注意事项：为了防止起吊重物时有侧载，在操作起升操作杆起升的同时，按住左操纵手柄上自由滑转开关或右操纵手柄上自由滑转开关，使其具有自由滑转功能，吊臂自由滑转对正重物重心，待重物离地后再松开自由滑转开关。2、主起重臂伸缩操作标准2.1 按下伸缩变幅切换开关或手柄上的伸缩变幅切换开关，操作手柄（右手柄）向左扳，吊臂伸出，向右扳则吊臂缩回，速度由操作手柄和油门来调节。2.2 在伸缩吊臂时，必须先伸出二节臂到位后，按动切换换臂开关S10，再伸出三、四、五节臂至规定的臂长，缩回吊臂时，则按相反顺序操作。2.3 注意事项：①在伸缩吊臂时，吊钩会随之升降。因此在进行吊臂伸缩操作的同时要操纵起升机构操作杆，以调节吊钩高度。②在伸出吊臂后，经过一定的时间因液压油温变化而吊臂会稍微伸缩。为了避免吊臂的自然缩回，应注意以下事项：不要使液压油温上升过高。吊臂发生自然回缩时，应适当进行伸缩操作来恢复所需长度。③不允许带载伸缩，伸缩动作只能在无外载状态下进行。
